型號:M600

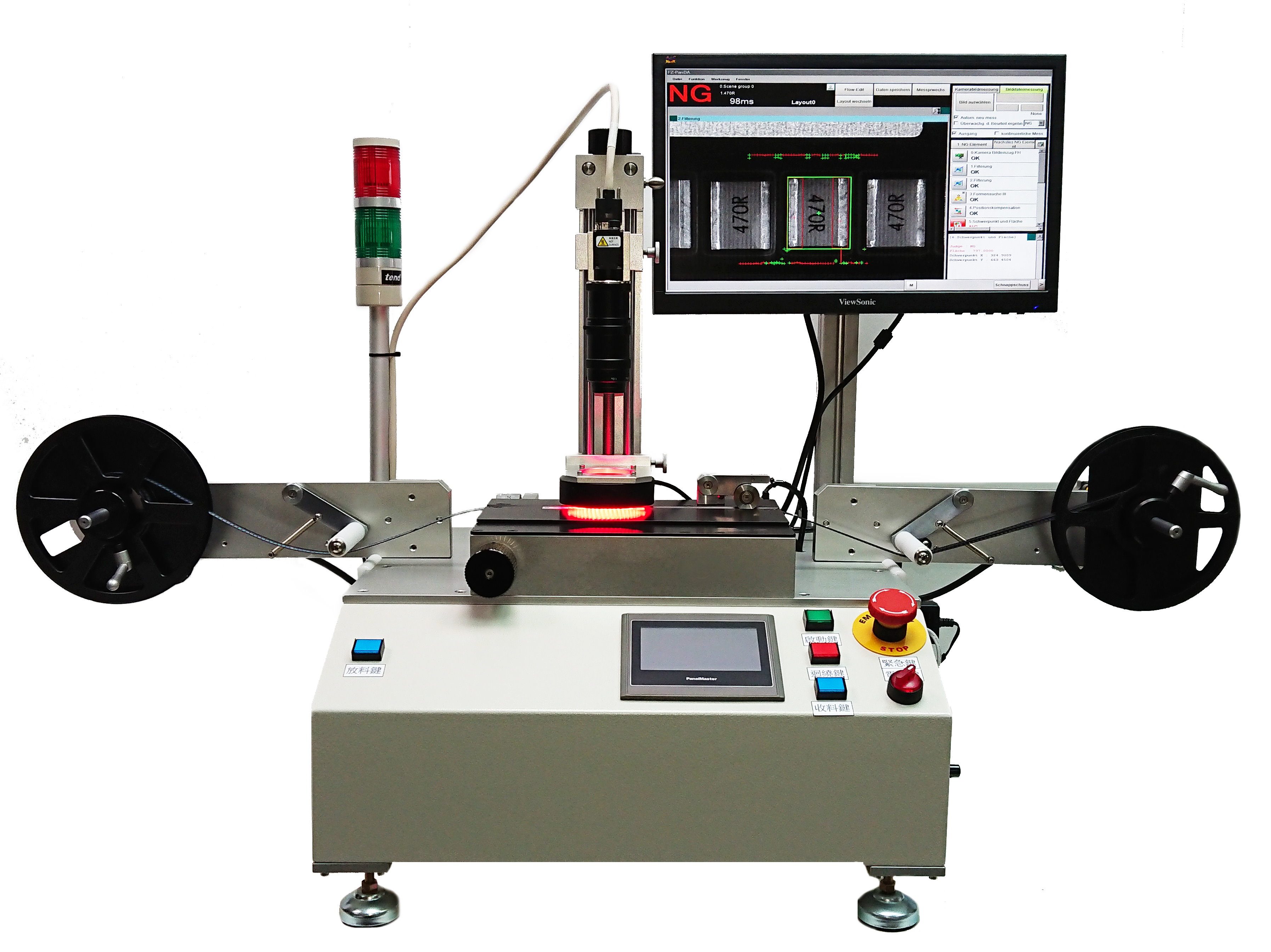

M600 AOI Tape and Reel電子零件外觀瑕疵自動檢查機

M600 自動檢查機通過歐洲CE認證 N0:1814-CI-32020
AOI外觀檢查適用電子零件如: IC、Chip、電阻0201、電容、LED、連接器、二極體、電感、PCB、switch、RF等零件利用AOI來辯識
外觀瑕疵、PIN位量測、字體、方向、漏件等辯識最佳工具

專業設計外銷國外設備

AOI 光學適用SMD使用說明
針對已包裝成品電子零件Tape Reel成品,利用AOI光學重新檢查零件外觀,目的在於Tape Reel入庫或出貨前double-check,改善人工檢查疲勞與速度。在Cover Tape上帶不撕開情況下,利用CCD直透視拍攝零件外觀檢查產品瑕疵遇NG時,機台自動停機,待人員確定處理,檢查速度快優點是品質保證最佳設備,AOI檢查完成後Reel盤自動回繞至原點處。

功能介紹

1.Tapr Reel送料機構採用步進馬達同步放料、捲動、收料功能。
2.軌道機構採用精密螺桿同步調整Carrier Tape捲帶寬度。
3.捲帶寬度適用自8mm~44mm轉動旋扭快速調整軌道寬度。

4.CCD採用OMRON中、高階等級 ,一主機可支援2支鏡頭, CCD檢查項目及條件門檻值可自行設定。

5.CCD檢查速度每分鐘檢查180~500 Pcs, 不同捲帶Pitch檢查數量不一樣,最小Pitch為2mm。
6. OMRON專業檢測軟體支援多國語言,設定簡易功能強大。
7. 電子零件檢查項目:外觀比對、CoverTape封合線、欠料檢查、物件變形、IC缺針、PIN位測量、異物混入檢查、雷射刻字、印刷字體檢查、字體模糊、QR code讀取等,依電子產品大小、選擇 CCD畫素與鏡頭。
8.機台工作介面採觸控螢幕設定所有參數:如馬達速度、  pitch、數量等。
9.送料方向:左邊放料右邊收料檢查完成自動回繞回左邊。
10.三色燈號警示機台啟動與AOI檢查異常現象。
機台規格:展開長度1100寬度x600高度730 mm
電壓: AC 220 50/60HZ
重量55Kg
